Introduzzjoni

Għal pajp UHMWPE, li tagħmel il-polimeru f'tubu hija biss l-ewwel parti tal-problema tal-manifattura.

Il-parti l-aktar diffiċli hija li żżomm dak it-tubu konsistenti tul it-tul kollu tiegħu.

Pajp jista 'jkollu d-dijametru nominali korrett filwaqt li xorta jkollu varjazzjonijiet fil-ħxuna tal-ħajt, densità, struttura interna jew stress residwu. Dawn il-varjazzjonijiet huma relatati mill-qrib ma 'dak li jiġri qabel ma l-materjal jilħaq id-die li jiffurmaw.

UHMWPE jagħmel il-problema aktar ikkumplikata minħabba li l-piż molekulari estremament għoli tiegħu jagħtiha viskożità ta 'tidwib għolja ħafna u fluss ta' tidwib fqir ħafna. Din hija raġuni waħda li l-UHMWPE jiġi pproċessat b'mod komuni permezz ta 'molding bil-kompressjoni jew estrużjoni tal-muntun aktar milli ttrattat bħal polyethylene konvenzjonali fi proċess ta' estrużjoni standard.

Għall-estrużjoni tal-muntun, it-trab jiġi kkumpattat f'inkrementi suċċessivi u mbuttat minn die imsaħħan. Ir-riżultat tal-produzzjoni jiddependi mhux biss fuq il-materjal innifsu, iżda wkoll fuq kemm it-trab jiġi mitmugħ, kompatt, imsaħħan u mċaqlaq b'mod konsistenti mis-sistema tal-iffurmar.

Dan huwa fejn tibda l-uniformità tal-ħajt.

Il-Ħajt tal-Pajp Jinbena Qabel Ma Jilħaq id-Die

Huwa faċli li wieħed jassumi li d-die li tifforma tiddetermina l-ħxuna finali tal-ħajt.

Id-die ċertament tiddetermina l-profil, iżda l-materjal li jidħol fid-die diġà għadda minn diversi stadji importanti.

Trab UHMWPE jidħol fil-magna u huwa progressivament kompatt minn muntun reċiproku. Kull moviment tal-muntun jikkompressa porzjon ta 'trab u jimbotta l-materjal konsolidat lejn iż-żona ta' formazzjoni msaħħna. Braskem jiddeskrivi dan bħala ippakkjar suċċessiv ta 'trab u moviment permezz ta' die msaħħna, bis-sezzjoni tad-die interna tiddetermina l-profil finali.

Dan joħloq sitwazzjoni ta 'produzzjoni differenti ħafna minn estrużjoni ordinarja bil-kamin.

Estrużur PE konvenzjonali kontinwament iwassal tidwib tal-polimeru li jnixxi. Fl-estrużjoni tal-muntun UHMWPE, il-materjal huwa mċaqlaq primarjament permezz ta 'spostament pożittiv u kompressjoni.

Jekk il-ħlas tat-trab huwa inkonsistenti, il-kondizzjonijiet li jiffurmaw jistgħu wkoll isiru inkonsistenti.

Il-pajp għalhekk ma jistax jiġi kkontrollat sew billi tħares biss lejn il-ftuħ tad-die.

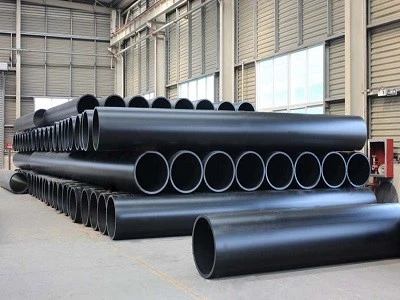

UHMWPE Pipe

L-ippakkjar tat-trab għandu effett dirett fuq il-proċess tal-iffurmar

Qabel ma t-trab UHMWPE isir struttura ta 'polimeru kontinwa, il-partiċelli tat-trab għandhom jinġiebu f'kuntatt mill-qrib.

Il-grad u l-uniformità tal-kompattazzjoni jinfluwenzaw kif il-materjal iġib ruħu waqt it-tisħin u l-konsolidazzjoni sussegwenti.

Ċarġ irregolari tat-trab jista 'joħloq differenzi lokali fid-densità. Meta l-materjal jidħol fis-sezzjoni msaħħna, dawn id-differenzi jistgħu jaffettwaw kemm reġjuni differenti jikkonsolidaw malajr.

Dan huwa partikolarment rilevanti għall-prodotti tal--ħitan ħoxnin.

Pajp UHMWPE oħxon ma jisħonx mill-ħajt kollu tiegħu istantanjament. Is-sħana trid timxi mill-uċuħ imsaħħna lejn il-materjal ġewwa l-ħajt. UHMWPE għandu wkoll konduttività termali relattivament fqira, għalhekk id-distribuzzjoni tat-temperatura permezz tas-sezzjoni teħtieġ li tiġi kkontrollata bir-reqqa waqt l-ipproċessar. Ir-riċerka dwar l-ipproċessar UHMWPE turi li l-imġieba termali tal-materjal u l-mobilità limitata tat-tidwib jagħmlu l-kundizzjonijiet tal-ipproċessar parti importanti mill-iffurmar tal-kwalità.

Il-mira tal-produzzjoni għalhekk mhix sempliċement "saħħan it-trab."

Huwa li jinkisbu kundizzjonijiet termali suffiċjenti matul is-sezzjoni tal-iffurmar filwaqt li tinżamm il-pressjoni u l-kontroll dimensjonali.

It-Temperatura Trid Tkun Għolja Biżżejjed - Imma Mhux Għolja B'mod Każwali

UHMWPE ma jirrispondix għat-temperatura bl-istess mod bħal polimer ta'-viskożità baxxa.

Il-punt tat-tidwib tiegħu huwa ta 'madwar 155 grad, iżda l-fużjoni sħiħa ta' partiċelli tat-trab teħtieġ temperaturi ogħla ta 'proċessar, u l-materjal għad għandu fluss estremament fqir anke 'l fuq mill-punt tat-tidwib tiegħu.

Dan joħloq tieqa importanti għall-ipproċessar.

Jekk il-kondizzjoni termali ma tkunx biżżejjed, il-partiċelli tat-trab jistgħu ma jikkonsolidawx b'mod adegwat.

Jekk il-materjal ikun espost għal kundizzjonijiet termali eċċessivi jew jibqa 'f'temperatura elevata għal żmien twil wisq, id-degradazzjoni termali ssir ta' tħassib. Il-letteratura tal-ipproċessar tinnota wkoll li UHMWPE għandu konduttività termali fqira, li tista 'tikkawża akkumulazzjoni lokali tas-sħana ġewwa l-materjal.

Għall-produzzjoni tal-pajpijiet, il-kwistjoni hija għalhekk mhux sempliċement it-temperatura murija fuq kontrollur tat-tisħin.

Il-materjal innifsu jrid jilħaq il-kondizzjoni termali meħtieġa tul is-sezzjoni tal-iffurmar.

Din hija raġuni waħda li d-die msaħħna hija parti importanti mill-proċess.

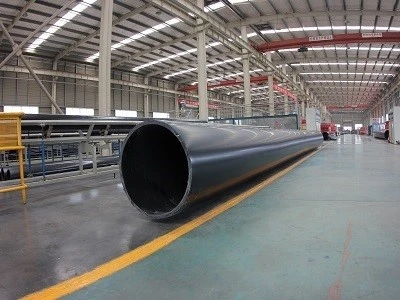

UHMWPE Pipe

Id-Die Imsaħħan Jikkontrolla l-Ħin tar-Residenza

Id-die li tifforma tagħmel aktar milli tagħti lill-pajp il-forma finali tiegħu.

It-tul imsaħħan tiegħu jiddetermina kemm il-materjal kompatt jibqa 'taħt kundizzjonijiet termali kkontrollati qabel ma jħalli ż-żona li tifforma.

Braskem jidentifika speċifikament it-tul taż-żona tad-die msaħħna, il-pass tal-muntun u r-regolarità tal-moviment tal-muntun bħala fatturi li jaffettwaw ir-rata tal-produzzjoni.

Ikkunsidra x'jiġri jekk il-moviment tal-muntun jinbidel.

Moviment aktar mgħaġġel jibdel l-ammont ta 'materjal li jgħaddi mit-taqsima msaħħna għal kull unità ta' ħin. L-istorja termali tal-materjal tinbidel magħha.

Moviment aktar bil-mod jagħmel l-oppost.

Dan ifisser li l-veloċità tal-produzzjoni ma tistax tiġi sseparata mill-kontroll termali. Iż-żieda fil-produzzjoni mingħajr ma tikkunsidra l-kapaċità tat-tisħin u t-tul tad-die tista 'tfixkel il-kundizzjonijiet meħtieġa għal konsolidazzjoni konsistenti.

Għal din ir-raġuni, il-produzzjoni tal-pajpijiet UHMWPE hija proċess ikkoordinat aktar milli sempliċi operazzjoni ta '"trab in, pipe out".

Il-Moviment Ram Jista' Joħloq Pulsazzjoni tal-Proċess

Hemm karatteristika oħra li hija faċli biex tinjora.

Sistema ta 'estrużjoni tal-muntun tuża moviment reċiproku aktar milli rotazzjoni kontinwa bil-kamin.

Il-muntun javvanza, jikkompatt it-trab u jimbotta l-materjal 'il quddiem. Imbagħad jerġa 'lura għaċ-ċiklu ta' ċċarġjar u kompatt li jmiss.

Dan ifisser li l-proċess fih moviment ċikliku inerenti.

Ir-riċerka dwar l-estrużjoni tal-muntun UHMWPE tinnota li t-tmigħ u l-kompattazzjoni intermittenti jagħmlu l-proċess teknikament kważi-kontinwu, u li l-azzjoni tal-ittimbrar ċikliku tista 'tikkontribwixxi għal stress residwu fil-prodott estruż. Ġew żviluppati sistemi multipli ta'-planġer biex inaqqsu l-pulsazzjoni u jagħmlu l-proċess eqreb lejn tħaddim kontinwu.

Għall-produzzjoni tal-pajpijiet, iż-żamma tal-moviment stabbli tal-muntun hija għalhekk importanti.

Jekk il-moviment huwa irregolari, il-pressjoni u l-kundizzjonijiet tal-kunsinna tal-materjal jistgħu jvarjaw ukoll.

L-għan mhuwiex sempliċiment li tiġġenera biżżejjed forza. Il-forza jeħtieġ li tiġi applikata ripetutament u b'mod konsistenti.

Il-Ġeometrija tad-Die tiddetermina l-Profil Finali tal-Pajp

Ladarba l-materjal ikun ġie kkonsolidat u msaħħan biżżejjed, jgħaddi mid-die li jiffurmaw.

Is-sezzjoni interna tad-die tistabbilixxi l-ġeometrija tubulari. Fil-produzzjoni tal-pajpijiet, dan jinkludi r-relazzjoni bejn id-dijametru ta 'barra, id-dijametru ta' ġewwa u l-ħxuna tal-ħajt.

Bidla fil-ġeometrija li tifforma tbiddel id-distribuzzjoni tal-materjal madwar il-pajp.

Għal din ir-raġuni, id-disinn tad-die għandu jiġi kkunsidrat flimkien mal-materjal li jidħol fih. Die teoretikament korrett ma jistax jikkumpensa għal għalf instabbli ta 'trab jew kompattazzjoni inkonsistenti upstream.

Id-die għandha wkoll tiflaħ tagħbijiet mekkaniċi sostanzjali. Il-muntun għandu jegħleb ir-reżistenza maħluqa mill-materjal UHMWPE viskuż ħafna u l-frizzjoni assoċjata mal-proċess tal-iffurmar. Braskem jidentifika l-qawwa idrawlika u s-saħħa mekkanika tal-komponenti tal-estrużur fost il-fatturi li jaffettwaw il-produttività u l-kwalità tal-prodott.

It-tkessiħ Jista 'Jbiddel id-Dimensjonijiet Finali

Il-pajp ma jieqafx jinbidel hekk kif iħalli d-die msaħħna.

It-tkessiħ jikkawża li l-istruttura tal-polimeru tikkuntratta u tistabbilizza.

Għal sezzjoni tubulari, il-wiċċ ta 'barra u l-wiċċ ta' ġewwa jistgħu ma jesperjenzawx eżattament l-istess storja termali. Ir-rata tat-tkessiħ għalhekk tinfluwenza l-istabbiltà dimensjonali u l-istress residwu.

Dan isir aktar sinifikanti hekk kif jiżdiedu d-dimensjonijiet tal-pajp u l-ħxuna tal-ħajt.

L-għan tat-tkessiħ mhuwiex sempliċement li l-pajp ikun kiesaħ kemm jista 'jkun malajr. Huwa li ġġib il-profil iffurmat f'kundizzjoni dimensjonali stabbli mingħajr ma toħloq differenzi termali bla bżonn permezz tal-ħajt.

Dan huwa wkoll għaliex it-tagħmir tat-tkessiħ u l-iffurmar downstream huwa kkunsidrat bħala parti mis-sistema ta 'estrużjoni tal-muntun UHMWPE innifisha.

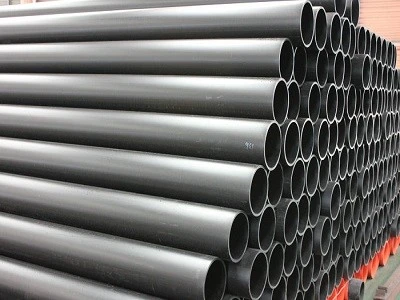

info-400-300

Għaliex il-Ħxuna tal-Ħitan mhix Ikkontrollata minn Numru Wieħed

Meta x-xerrejja jispeċifikaw pajp UHMWPE, il-ħxuna tal-ħajt normalment tingħata bħala rekwiżit dimensjonali.

Matul il-manifattura, madankollu, iż-żamma ta 'dik il-ħxuna tal-ħajt tiddependi fuq diversi kundizzjonijiet tal-proċess li jaħdmu flimkien.

Fattur tal-manifattura	Influwenza possibbli fuq il-pajp
Tmigħ tat-trab	Konsistenza tal-materjal tul id-direzzjoni tal-estrużjoni
Kumpatt tat-trab	Densità u konsolidazzjoni
Moviment tar-ram	Pressjoni u stabbiltà tal-ħruġ
Kundizzjonijiet tat-tisħin	Fużjoni u konsolidazzjoni tat-trab
Tul tad-die msaħħna	Espożizzjoni termali waqt il-formazzjoni
Die ġeometrija	Dimensjonijiet tal-pajp u profil tal-ħajt
Ħin ta' residenza materjali	Storja termali
Tkessiħ	Stabbiltà dimensjonali finali
Stabbiltà tal-proċess	Konsistenza bejn sezzjonijiet differenti

Dan huwa għaliex il-ħxuna tal-ħajt m'għandhiex titqies bħala xi ħaġa li hija "maħluqa mill-die" biss.

Id-die tiddefinixxi l-ġeometrija, iżda l-istabbiltà tal-proċess kollu tal-iffurmar tiddetermina kemm dik il-ġeometrija tiġi riprodotta b'mod konsistenti.

X'jiġri Jekk il-Proċess Huwa Instabbli?

L-instabilità tal-proċess mhux bilfors tipproduċi difett ovvju immedjatament.

Pajp xorta jista' jidher lixx minn barra.

Madankollu, l-ipproċessar inkonsistenti jista 'jaffettwa l-uniformità dimensjonali, il-konsolidazzjoni interna u l-istress residwu. Ir-riċerka dwar l-estrużjoni tal-muntun tidentifika speċifikament l-istress residwu bħala konsegwenza waħda tal-proċess ta 'kompressjoni intermittenti, bl-ittemprar użat f'xi prodotti ta' estrużjoni biex jitnaqqsu dawn l-istress.

Dan huwa partikolarment importanti għall-pajp UHMWPE minħabba li l-materjal jintgħażel għal servizz eżiġenti bħat-trasport tad-demel likwidu li joborxu.

Il-ħajt tal-pajp irid iżomm l-integrità strutturali tiegħu filwaqt li l-wiċċ ta 'ġewwa huwa espost għal impatt kontinwu ta' partiċelli u xedd li jiżżerżaq.

Il-konsistenza tal-manifattura hija għalhekk konnessa mal-prestazzjoni tas-servizz. Ir-reżistenza eċċellenti għall-ilbies ta 'UHMWPE ma tistax tikkumpensa għall-kwalità fqira tal-iffurmar.

Kif il-Manifatturi Jissorveljaw il-Proċess

Linja ta 'produzzjoni stabbli teħtieġ punti ta' kontroll matul il-proċess ta 'formazzjoni aktar milli spezzjoni dimensjonali finali biss.

It-trab nej jeħtieġ għalf konsistenti. L-istadju tal-kompattazzjoni jeħtieġ moviment stabbli tal-muntun. Is-sistema tat-tisħin teħtieġ kapaċità suffiċjenti u kundizzjonijiet termali stabbli. Id-die li tifforma jeħtieġ li żżomm il-ġeometrija tagħha taħt tagħbija mekkanika. It-tkessiħ jeħtieġ li jistabbilizza l-profil lest.

Il-pajp finali jista 'mbagħad jiġi kkontrollat għal rekwiżiti dimensjonali u karatteristiċi ta' kwalità speċifikati oħra.

Dan l-approċċ huwa aktar utli milli tiddependi fuq kejl finali wieħed.

Jekk pajp jinstab li għandu devjazzjoni dimensjonali, il-fehim tas-sekwenza sħiħa tal-iffurmar jagħmilha possibbli li jiġi investigat jekk il-problema oriġinatx fit-tmigħ tat-trab, kompatt, tisħin, kundizzjonijiet ta 'die jew tkessiħ.

Konklużjoni

Il-manifattura tal-pajpijiet UHMWPE mhix sempliċement kwistjoni ta 'tisħin tat-trab tal-polimeru u sfurzarha permezz ta' moffa.

Il-parti diffiċli hija li żżomm ambjent ta 'formazzjoni stabbli filwaqt li materjal b'piż molekulari estremament għoli u fluss ta' tidwib fqir ħafna qed jiġi kompatt, imsaħħan, ikkonsolidat u ffurmat.

Fl-estrużjoni tal-muntun, l-ippakkjar tat-trab, il-moviment tal-muntun, it-tul tad-die msaħħna, il-kundizzjonijiet termali, il-ġeometrija tad-die u t-tkessiħ kollha jikkontribwixxu għall-istruttura finali tal-pajp.

Huwa għalhekk li l-kontroll tal-kwalità tal-ħajt tal-pajp UHMWPE jibda sew qabel il-materjal jilħaq id-die tal-iffurmar finali.

Għal manifattur tal-pajpijiet tal-minjieri, l-isfida reali tal-manifattura mhix biss li tipproduċi pajp UHMWPE bid-dimensjonijiet it-tajba. Qed tipproduċi dawk id-dimensjonijiet b'mod konsistenti minn sezzjoni waħda tal-pajp għall-oħra filwaqt li tippreserva l-istruttura tal-polimeru kkonsolidata li tagħti lill-UHMWPE ir-reżistenza għall-brix u t-toughness tagħha.
